●　良く見て歩いていると、鉄塔までは、石垣が有ります。
その先、端出場水力発電所・横水路の巡視路は、石垣が有りません。
現在の鉄塔が建っている所まで、木桶で水を持って行き、ペルトンまで真直ぐに落とした　？
木桶のラインから見ると、「斜めに落としている。」と、見えたと思います。

●　高圧鉄管が、谷を越えるのは、不自然です。

●　つずら折れの、山道を鉄管が、何度も横切ることはない。

そう考えて新しく図面を引くと、以下の数字になります。

　第三通洞　　標高　７４３，６ｍ
　　　｜
　　　｜　横水路、落差　４，４ｍ　長さ８５４ｍ　（０．２９度）
　　　｜
　鉄塔
　　　｜
　　　｜　鉄管、落差　１０９ｍ　水平長１７９ｍ｛５９０尺｝　　（３１度）
　　　｜　　　　　　　　　　　　鉄管長２１０ｍ（６９０尺）

ペルトン　　標高　６３０，２ｍ

　とりあえず、私の結論として、長さ１，０００尺の記述が、おかしい？
私の書いてみた図面では、６９０尺ならば、つじつまが合います。

手書きのローマ数字でしたら、６９０を、１０００と読み間違うかもしれません。
　本日、図書館の、坪井氏をたずねました。新井琴次郎を活字化した元別子銅山文化遺産課長です。
で、手書きの原本のコピーを見せていただきました。
そこには、「千尺」と漢字で書かれていました。
坪井氏は、「実際に調査しているのではなく、現地で、説明を受けて書き取ったものだから、
他にも、数字が合わない所があります。」　とのことでした。

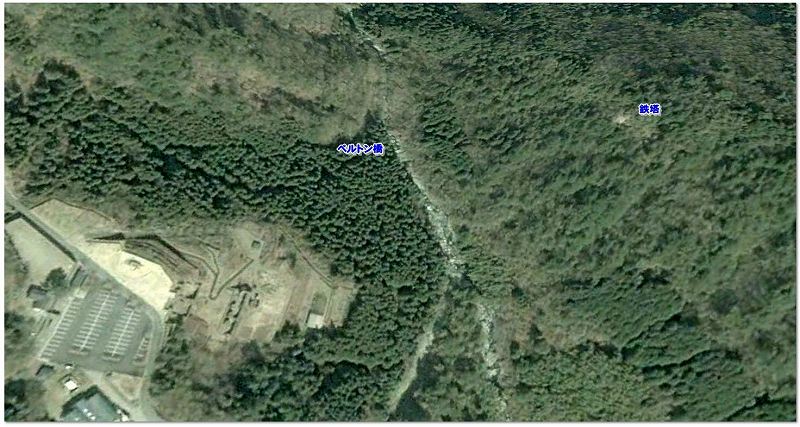

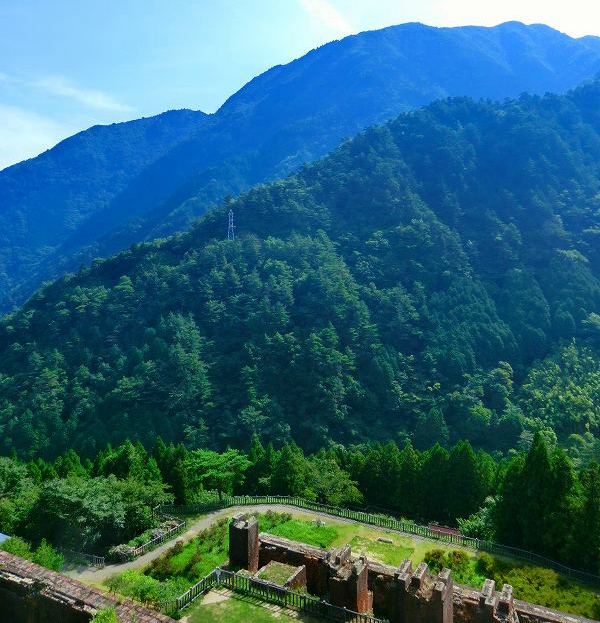

東平の駐車場から見た鉄塔と、航空写真から、想像してみてください。

　駐車場とほぼ同じレベルに、鉄塔がある。


写真の、ペルトン橋のすぐ上に、ペルトン空気圧縮場があった。
